首頁 > 產品介紹 > 刀桿系列 > ER-KM彈性筒夾刀桿
ER-KM彈性筒夾刀桿

應用於：
▼一般銑削 / 鑽孔加工
▼高精度銑削 / 鉸孔加工
使用鋼珠螺帽

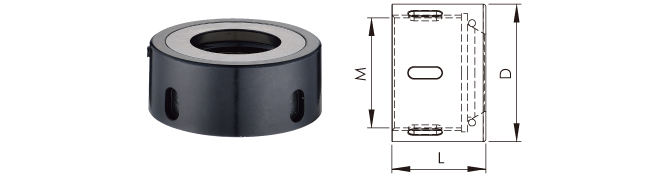

ER-KM鋼珠螺帽
ORDER NO. ØD L M
訂購編號
ER16-KM/RD 32 19.0 M22*1.5P
ER20-KM/RD 36 21.0 M25*1.5P
ER25-KM/RD 43 22.5 M32*1.5P
ER32-KM/RD 51 23.0 M40*1.5P
ER40-KM/RD 63 28.0 M50*1.5P
ER50-KM/RD 78 34.0 M64*2.0P

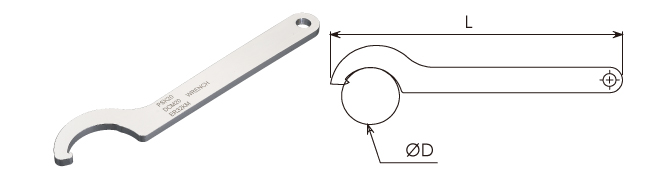

ER-KM/RD板手
ORDER NO. ØD L
訂購編號
ER16-KM/RD 30 - 32 205
ER20-KM/RD 36 - 38 215
ER25-KM/RD 43 - 45 220
ER32-KM/RD 50 - 53 230
ER40-KM/RD 60 - 63 260
ER50-KM/RD 76 - 78 285

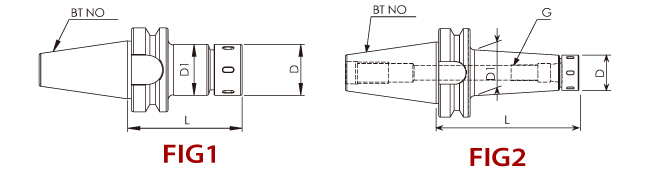

ORDER NO. FIG RANGE ØD Ød L G NUT WRENCH
訂購編號 夾持範圍 螺帽 板手
BT30-ER16-060KM 1 Ø 1- 10 32 28 60 M11*P1.0 ER16KM ER16KM
BT30-ER16-100KM 100
BT30-ER20-060KM 1 Ø 1- 13 36 34 60 M14*P1.0 ER20KM ER20KM
BT30-ER20-100KM 100
BT30-ER25-060KM 1 Ø 2- 16 43 42 60 M18*P1.5 ER25KM ER25KM
BT30-ER25-100KM 100
BT30-ER32-060KM 1 Ø 3- 20 51 50 60 M24*P1.5 ER32KM ER32KM
BT30-ER32-100KM 100
BT40-ER16-070KM 1 Ø 1 - 10 32 28 70 M11*P1.0 ER16KM ER16KM
BT40-ER16-100KM 100
BT40-ER16-125KM 125
BT40-ER16-150KM 2 32 150
BT40-ER16-200KM 34 200
BT40-ER20-070KM 1 Ø 1 - 13 36 34 70 M14*P1.0 ER20KM ER20KM
BT40-ER20-100KM 100
BT40-ER20-125KM 125
BT40-ER20-150KM 2 40 150
BT40-ER20-200KM 42 200
BT40-ER25-070KM 1 Ø 2 - 16 43 42 70 M18*P1.5 ER25KM ER25KM
BT40-ER25-080KM 80
BT40-ER25-100KM 100
BT40-ER25-125KM 125
BT40-ER25-150KM 2 48 150
BT40-ER25-200KM 50 200
BT40-ER32-070KM 1 Ø 3 - 20 51 50 70 M24*P1.5 ER32KM ER32KM
BT40-ER32-100KM 100
BT40-ER32-125KM 125
BT40-ER32-150KM 2 55 150
BT40-ER32-200KM 200
BT40-ER40-080KM 1 Ø 3 - 26 63 63 80 M28*P1.5 ER40KM ER40KM
BT40-ER40-100KM 100
BT40-ER40-120KM 120
BT40-ER40-150KM 150
BT40-ER40-200KM 200
ORDER NO. FIG RANGE ØD ØD1 L G NUT WRENCH
訂購編號 夾持範圍 螺帽 板手
BT50-ER16-100KM 1 Ø  1- 10 32 28 100 M11*P1.0 ER16AKM ER16KM
BT50-ER16-125KM 125
BT50-ER16-150KM 2 32 150
BT50-ER16-200KM 34 200
BT50-ER16-250KM 36 250
BT50-ER20-100KM 1 Ø 1 - 13 36 34 100 M14*P1.0 ER20KM ER20KM
BT50-ER20-125KM 125
BT50-ER20-150KM 2 40 150
BT50-ER20-200KM 42 200
BT50-ER20-250KM 45 250
BT50-ER20-300KM 48 300
BT50-ER25-100KM 1 Ø 2 - 16 43 42 100 M18*P1.5 ER25KM ER25KM
BT50-ER25-125KM 125
BT50-ER25-150KM 150
BT50-ER25-200KM 2 46 200
BT50-ER25-250KM 48 250
BT50-ER25-300KM 52 300
BT50-ER32-100KM 1 Ø 3 - 20 51 50 100 M24*P1.5 ER32KM ER32KM
BT50-ER32-125KM 125
BT50-ER32-150KM 150
BT50-ER32-200KM 2 55 200
BT50-ER32-250KM 58 250
BT50-ER32-300KM 60 300
BT50-ER40-080KM 1 Ø 3 - 26 63 63 80 M28*P1.5 ER40KM ER40KM
BT50-ER40-100KM 100
BT50-ER40-125KM 125
BT50-ER40-150KM 150
BT50-ER40-200KM 2 66 200
　　　
